河北專接本園林專業真題

　　一、單項選擇題(本大題共10小題，每小題2.5分，共25分。在每小題給出的四個備選項中， 選出一個正確的答案，并將所選項前的字母填寫在答題紙的相應位置上。)

　　1. A1 圖幅的長邊尺寸是 mm。

　　A. 420 B.594 C.841 D. 1189

　　2. 標注標高尺寸時，標高數字的單位是 。A.km B.m C.cm D.mm

　　3. 根據中心投影原理繪制的投影圖是 。

　　A. 剖面圖 B. 斷面圖 C. 軸測圖 D.透視圖

　　4.三個軸向伸縮系數和三個軸間角均相等的軸測圖是 。

　　A. 正等測 B. 正二測 C. 斜等測 D.斜二測

　　5.正等測軸測圖的軸間角是 。

　　A. 90O B. 120 O C. 135 O D.150 O

　　6.下列哪一項不是兩直線的相對位置( )。

　　A、兩直線平行 B、兩直線相交 C、兩直線異面 D、兩直線交叉

　　7.水平面的 V 和 W 投影均為( )。

　　A、一直線 B、一斜線 C、平面實形 D、其他

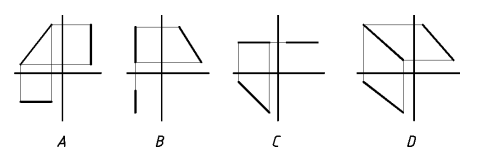

　　8.水平線的三面投影圖是 。

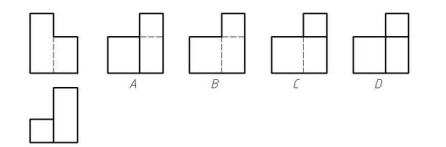

　　9. 已知形體的 V 面投影和 H 面投影，正確的 W 面投影是 。

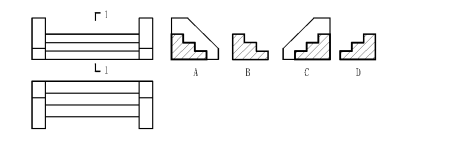

　　10. 已知臺階的 V 面投影和 H 面投影，正確的 1—1 剖面圖是 。

　　二、填空題(本大題共 20 孔，每空 2 分，共 40 分。請將答案填寫在答題紙的相應位置上。)

　　1. A2 號圖紙的幅面尺寸是______ mm× ______mm。

　　2. 工程圖紙中圖樣的比例，應為圖形與______ 相對應的線性尺寸之比。

　　3. 圖樣上線段的尺寸標注，應包括尺寸界線、尺寸線、尺寸數字和______ 。

　　4. 產生投影必須具備的三個要素分別是：投影線; ______和______ 。

　　5. 物體三面投影圖之間的“三等”關系可以簡單地概括為 ______、______和______ 。

　　6. 根據投影規律，點的兩面投影的連線，必定 ______于該兩投影面所夾的投影軸。

　　7. 一般位置直線、投影面的垂直線和投影面的平行線中，______ 的三面投影中有積聚投影。

　　8. 剖面圖的剖切符號是由剖切位置線、______ 和 ______組成的。

　　9. 軸測圖是根據 ______投影原理繪制的;根據投射方向與軸測投影面之間的角度，軸測圖分為正軸測圖和______ 軸測圖。

　　10. 在繪制透視圖時，視點的確定包括______ 的確定和______ 的確定。

　　11. 在透視投影中，如果點在畫面前，它的透視高度 ______于它的實際高度;如果點在畫面后，它的透視高度______ 于它的實際高度。

　　12. 畫建筑平面圖時，凡被剖切到的主要構造的斷面輪廓線均用______ 線繪制。

　　答案參考

　　一、單項選擇題

　　1. C 2. B 3. D 4. A 5. B 6.C 7.A 8. C 9. A 10. A

　　二、填空題

　　1.420 594 2. 實物 3. 尺寸起止符號 4. 投影面 空間幾何形體(物體) 5.長對正 高平齊 寬相等 6. 垂直 7. 投影面的垂直線 8. 剖視方向線 編

　　號 9.平行 斜 10.站點視高 11.大 小 12.粗實
